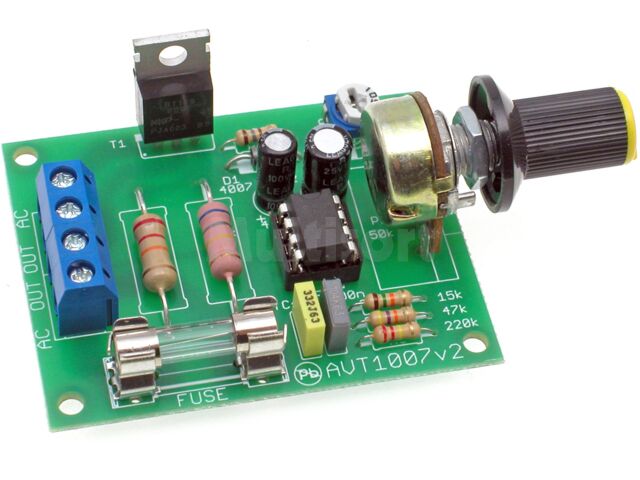

Wysokiej klasy sterownik prędkości obrotowej do jednofazowych komutatorowych silników elektrycznych. Zestaw wykonano w oparciu o specjalizowany układ scalony U2008. Układ ten ma wbudowany moduł zapewniający miękki start sterowanego silnika, blok nadzoru poboru prądu przez obciążenie (detekcja przeciążeń) oraz prosty stabilizator obrotów silnika, który wykrywa zmiany napięcia sieciowego i odpowiednio do tych zmian zwiększa lub zmniejsza kąt otwarcia triaka, regulując moc dostarczaną do obciążenia. Oprócz tego w strukturze układu zintegrowany został stabilizator napięcia zasilającego, precyzyjny komparator oraz źródło napięcia odniesienia. Płynną regulacją obrotów steruje potencjometr obrotowy.
Urządzenie szczególnie polecane jako regulator obrotów silników wiertarek, odkurzaczy, mikserów i innego sprzetu gospodarstwa domowego.
W zestawie płytka drukowana, komplet elementów i dokumentacja.

Charakterystyka:

• Niski poziom generowanych zakłóceń
• Układ miękkiego startu
• Układ detekcji przeciążeń

Dane techniczne:

• Zasilanie: 230 V, 50 Hz
• Płynna regulacja obrotów (zakres): od 5 do 95 %
• Maksymalne obciążenie: 2,5 kW (wersja podstawowa do 300W)

Przy pracy z mocami powyżej 300W triak musi zostać wyposażony w radiator, Jeżeli zajdzie konieczność sterowania tak dużymi mocami, należy pamiętać o pogrubieniu ścieżek doprowadzających masę oraz prąd obciążenia do triaka lub zamontowanie go poza płytką na radiatorze ponieważ warstwa miedzi, którą pokryta jest płytka, może przewodzić prąd do ok. 2A!

art. STV-1007
